Индуктивные датчики eddylab

Индуктивные датчики перемещения. Датчики Eddylab LVDT с диапазоном измерения от ±1 мм (2 мм) до ± 300 мм (600 мм). Контроллеры

Индуктивные датчики eddylab серии SM

Индуктивные датчики eddylab серии SM


  • Диапазон: 2 - 200 мм
  • Тип: направленный шток, ненаправленный шток, подпружиненный
  • Макс. линейность: ± 0,30%, опционально ± 0,20% / ± 0,1%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP67, (опционально IP68)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +150 °C / +200 °C
  • Корпус: нержавеющая сталь

Индуктивные датчики eddylab серии SL

Индуктивные датчики eddylab серии SL


  • Диапазон: 10 - 600 мм
  • Тип: с шарнирными проушинами, направленный шток, ненаправленный шток
  • Макс. линейность: ± 0,30%, опционально ± 0,20% / ± 0,1%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP67, (опционально IP68)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +150 °C / +200 °C

Индуктивные датчики eddylab серии SLT

Индуктивные датчики eddylab серии SLT


  • Диапазон: 10 - 300 мм
  • Тип: пружинный механизм, пневматическое исполнение PR1: сжатый воздух выдвигает шток, пневматическая версия PR2: сжатый воздух втягивает шток
  • Макс. линейность: ± 0,3%, опционально ± 0,2% / ± 0,1%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP65, (опционально IP67)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +150 °C / +200 °C

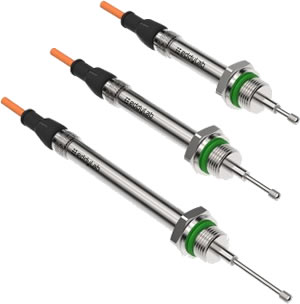

Индуктивные датчики eddylab серии SM-F18

Индуктивные датчики eddylab серии SM-F18


  • Назначение: встраиваются в гидравлические и пневматические цилиндры или сервоклапаны. Баростойкость до 150 бар
  • Диапазон: 2 - 200 мм
  • Тип: направленный шток, ненаправленный шток, подпружиненный
  • Макс. линейность: ± 0,30%, опционально ± 0,20% / ± 0,10%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP67, (опционально IP68)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +150 °C (только датчик)
  • Максимальное рабочее давление: 150 бар

Индуктивные датчики eddylab серии SM-F14

Индуктивные датчики eddylab серии SM-F14


  • Назначение: встраиваются в гидравлические и пневматические цилиндры или сервоклапаны. Баростойкость до 150 бар
  • Диапазон: 2 - 10 мм
  • Тип: свободный сердечник, направленный шток, ненаправленный шток, подпружиненный
  • Макс. линейность: ± 0,3%, опционально ± 0,2% / ± 0,1%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP67, (опционально IP68)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +200 °C
  • Максимальное рабочее давление: 150 бар

Индуктивные датчики eddylab серии SM-HYD

Индуктивные датчики eddylab серии SM-HYD


  • Назначение: Идеально подходят к условиям условиям эксплуатации в фармацевтической, медицинской и пищевой промышленности, обеспечивая высочайшую надежность и продолжительный срок службы
  • Диапазон: 10 - 180 мм
  • Тип: свободный сердечник, ненаправленный шток
  • Макс. линейность: ± 0,30%, опционально ± 0,20% / ± 0,10%
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP67, (опционально IP68)
  • Рабочая температура: -40 °C ... + 120 °C, опционально +150 °C (только датчик)
  • Максимальное рабочее давление: 400 бар

Индуктивные датчики eddylab серии SLX

Индуктивные датчики eddylab серии SLX


  • Назначение: Идеально подходят к условиям эксплуатации в фармацевтической, медицинской и пищевой промышленности, обеспечивая высочайшую надежность и продолжительный срок службы
  • Диапазон: 10 - 300 мм
  • Тип: направленный шток, ненаправленный шток, с шарнирными проушинами
  • Макс. линейность: ± 0,3%, опционально ± 0,2% / ± 0,1% для выбранных моделей
  • Аналоговый выход: AC, 0 ... 10 В, ± 10 В, 0 ... 5 В, ± 5 В, 4 ... 20 мА, 0 ... 20 мА
  • Класс защиты: IP68, (опционально IP69)
  • Рабочая температура: -40 °C ... + 150 °C / 200 °C

Цифровой контроллер LVDT

Цифровой контроллер LVDT


  • Назначение: обеспечивает предельно точные результаты измерения без погрешности линейности
  • Каналы: 1 и 2 канала
  • Выходные сигналы: аналоговые: 4 ... 20 мА / 0 ... 10 В; цифровой: USB, CAN
  • Разрешение: 16 бит
  • Угловая частота: выбираемая, до 20 кГц
  • Особенности: совместимость с ПО eddylab, функция линеаризации и поверки

Внешний электронный блок IMCA - LVDT

Внешний электронный блок IMCA - LVDT


  • Назначение: для установки в распределительном шкафу
  • Выход: 0… 10 В, 0… 5 В, ± 5 В, ± 10 В, 4… 20 мА, 0… 20 мА
  • Функция: обнаружение обрыва кабеля, тревожный выходной сигнал
  • Регулируемая настройка: смещение, усиление, частота, амплитуда, фазовый сдвиг
  • Максимальная частота: 300 Гц / опционально 1 кГц
  • Монтаж: DIN EN-рейка

Кабельный электронный блок KAB - LVDT

Кабельный электронный блок KAB - LVDT


  • Назначение: встраивается в кабельный вывод датчика
  • Выход: 0… 10 В, 0… 5 В, ± 5 В, ± 10 В, 4… 20 мА, 0… 20 мА
  • Функция: обнаружение обрыва кабеля
  • Регулируемая настройка: смещение, усиление, частота, амплитуда, фазовый сдвиг
  • Максимальная частота: 300 Гц
  • Монтаж: отверстие ø5,5
