Цифровые щупы и линейки Magnescale / eddylab

Цифровые щупы Magnescale® (прежде SONY Precision Technology)

Цифровые щупы Magnescale серии U, модели DT12, DT512, DT32

Цифровые щупы eddylab - Magnescale серии U, модели DT12, DT512, DT32


  • Диапазоны: 12 мм, 30 мм, 60 мм
  • Максимальное разрешение: 1 мкм
  • Максимальная линейность: ± 3 мкм
  • Пневматическое исполнение: да
  • Выходной сигнал: линейный драйвер TTL, соответствующий EIA-422, с MT
  • Номинальное напряжение: +5 В постоянного тока ± 5%, 9-26,4 В постоянного тока
  • Максимальный класс защиты: IP64

Цифровые щупы Magnescale серии DK800S

Цифровые щупы eddylab - Magnescale серии DK800S


  • Диапазоны: 5 мм, 12 мм, 30 мм
  • Максимальное разрешение: 0,1 мкм
  • Максимальная линейность: ± 0,5 мкм
  • Пневматическое исполнение: да
  • Выходной сигнал: линейный драйвер TTL, соответствующий EIA-422
  • Номинальное напряжение: +5 В постоянного тока ± 5%
  • Максимальный класс защиты: IP67
  • Референсная точка: да

Цифровые щупы Magnescale DK10/25/50/100/155/205

Цифровые щупы eddylab - Magnescale DK10/25/50/100/155/205


  • Диапазоны:10, 25, 50, 100, 155, 205 мм
  • Максимальное разрешение: 0,5 мкм
  • Максимальная линейность: ± 2 мкм
  • Пневматическое исполнение: да
  • Выходной сигнал: линейный драйвер TTL, соответствующий EIA-422
  • Номинальное напряжение: +5 В постоянного тока ± 5%
  • Максимальный класс защиты: IP64
  • Референсная точка: да

Цифровые щупы Magnescale серии DS

Цифровые щупы eddylab - Magnescale серии DS


  • Диапазоны: 5 - 100 мм
  • Максимальное разрешение: 0,1 мкм
  • Точность: до ± 1мкм
  • Подпружиненное и пневматическое исполнение: да
  • Выходной сигнал: интерфейс USB (2.0FS) - можно загрузить бесплатное ознакомительное ПО
  • Класс защиты: до IP67

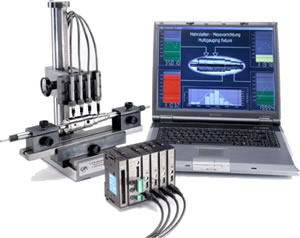

Многоточечные измерительные приборы Magnescale MG-10A / 20A / 30

Многоточечный измерительный прибор Magnescale MG-10A / 20A / 30


  • Диапазоны: до 64 цифровых щупов
  • Установка: модульная структура
  • Выходной сигнал: EIA-232C, BCD
  • Скорость передачи: макс. 38400 бит/с

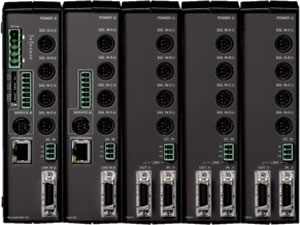

Многоточечные измерительные приборы Magnescale серии MG-40

Многоточечные измерительные приборы Magnescale серии MG-40


  • Диапазоны: до 100 цифровых щупов
  • Установка: модульная структура
  • Выход: Ethernet
  • Скорость передачи: до 100 Мбит/с
  • Питание: 11-26,4 В постоянного тока

Многоточечные измерительные приборы Magnescale MG80 с интерфейсами LT80 / Ethernet / Ethernet IP / Profinet

Многоточечные измерительные приборы Magnescale MG80 с LT80 / Ethernet / Ethernet IP / Profinet


  • Диапазоны: до 32 цифровых щупов серий DK и DT
  • Дисплей: 7-дюймовый сенсорный ЖК-дисплей (1024x600)
  • Установка: модульная структура
  • Интерфейсы: сохранение данных и запись параметров на SD-карту / USB-накопитель / данные передаются на ПК по протоколам Ethernet, Ethernet IP или Profinet
  • Питание: 10,8 В - 26,4 В постоянного тока

Цифровые магнитные щупы Magnescale серии DF800S + MF10

Цифровые магнитные щупы Magnescale серии DF800S + MF10


  • Диапазоны: PNP/NPN
  • Установка: модульная структура
  • Выход: Go/NoGo
  • Питание: 24 В постоянного тока

Цифровые линейки Magnescale® (прежде SONY Precision Technology)

Цифровые линейки Magnescale SJ-700A

Цифровые линейки Magnescale SJ-700A


  • Диапазоны: 150 - 1600 мм
  • Максимальное разрешение: 5 мкм
  • Максимальная линейность: ± 10 мкм
  • Выходной сигнал: квадратурный сигнал A / B, сигнал Z
  • Класс защиты: IP54

Цифровые линейки Magnescale серии SR

Цифровые линейки Magnescale серии SR


  • Модели: SR27A; SR67A, SR74, SR84
  • Диапазоны: 70-3640 мм
  • Разрешение: 0,01 мкм
  • Максимальная линейность: 3,21 мкм
  • Выходной сигнал: BiSS
  • Класс защиты: IP54 / IP65

Цифровые линейки Magnescale GB-ER

Цифровые линейки Magnescale GB-ER


  • Диапазоны: 50 - 2200 мм
  • Разрешение: 0.5 мкм
  • Максимальная линейность: ±5 мкм
  • Выходной сигнал: квадратурный сигнал A / B, сигнал Z
  • Класс защиты: IP54
